15. Wheel brake assy

1. Back plate 22493-71100G
2. Adjuster cover 22493-72010G
3. Brake shoe 23653-70441
4. Spring shim A01G3-72611
5. Lever LH brake 23653-72071G
6. Spring,shoe return 23673-72261
7. late,shoe guide 23653-72131
8. Stopper,pole lever 23653-72161
9. Spring,actuator 23653-72171
10. Strut 23653-72081
11. Spring 22673-72391
12. Lever L.H pcle 23653-72151
13. Washer,cup 23653-72191
14. Spring 23653-72051
15. Washer,cup 23653-72111
16. Spring 23653-72091
17. Washer,cup 23653-72121
18. Plate,shoe hold 23653-72101
19. Pin,lever 22673-72231
20. Snap ring A01C3-72621
21. Plug,rubber 24433-70040G
22. Brake Cable L.H OC11246-14603
23. Bolt B0322-08016
24. Wheel cylinder ass’y 22673-72041
40. Adjuster staff 22493-72030G

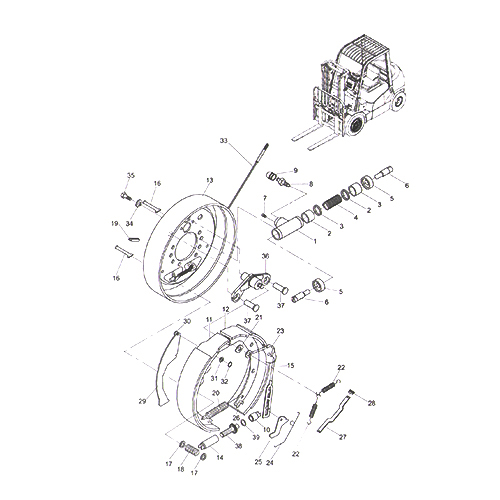

heli forklift brake shoe 3T

1. Brake wheel cylinder 24433-76000G
1. Brake wheel cylinder E23Z3-70401
11.Brake shoe 24453-70441
12. Brake shoe 24453-70451
13. Back plate 24433-72100G
14. Adjuster cover 24433-74010G
15. Spring &Fitting ass’y 24433-73000G
16. Pin,shoe hold down 24433-70010G
17. Cup,shoe hold down 24433-70020G
18. Spring,shoe hold down 24433-70030G
19. Cover,adjudsting hole 24433-70040G
20. Spring,actuator 24433-70050G
21. Guide,cable 24433-70070G
22. Retrun spring,brake shoe 24433-70060G
23. Guide,cable 24433-70080G
27. Strut L.H. 24433-70120G
29. Rod 24433-70140G
33. brake Cable L.H. OC11246-14603
38. Adjuster bolt 24433-74020G
40. Adjuster staff 24433-74040G

heli brake wheel cylinder

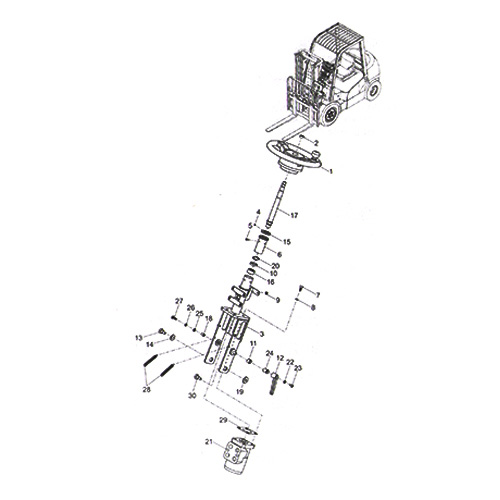

16. Steering system

1. Handle Shaft Ass’y G27Z4-10301
1. Handle Shaft Ass’y G27Z4-10311
1. Handle Shaft Ass’y G27Z4-10321
3. Bracket G27Z4-10401
6. Spacer G27Z4-12371
9. Sheath G27Z4-12411
10. Bearing Z-61904
11. Washer G27Z4-12351
12. Lever G27Z4-12031A
15. Conductive ring G27Z4-12381
16. Wearing G27Z4-12391
17. Shaft G27Z4-12101
18. Pin G27Z4-12261
21. Steering Machine G27Z4-12501
24. Spacer G27Z4-12031B
28. Spring G27Z4-12321

heli forklift 3 ton steering parts

17. Steering axle

1. Steering Axle ass’y H24N4-30302
2. Link A21B4-32081A
3. Steering cylinder ass’y H24C4-50402S
4. Rubber H24N4-32451
5. Bracket H24N6-12142
6. Steering Knuckle H24C4-32181A
7. Bearing Z-51208
8. Bushing G27Z4-52041
9. Pin,king A21B4-32221
10. Pin B3120-10020
11. Shim A21B4-32251
12. U-ring Z6301-08524
13. Shim 22214-30321
15. Cap A21B4-12002
16. Bearing Z-32211
17. Bearing Z-32207
20. Pin B3010-6P360
21. Cap A21B4-32231
22. Wheel Hub A21B4-32241
26. Bushing A21B4-12001
28. Knuckle R.H.Ass’y H24C4-32171A
31. O-ring 23654-32161
32. Oil seal 23654-32081
33. Bushing H24C4-12003
38. Baffle A21B4-32300
39. Pin A21B432261A
40. Bearing H24C4-32061
41. Shim A21B4-32281

heli forklift parts steering axle

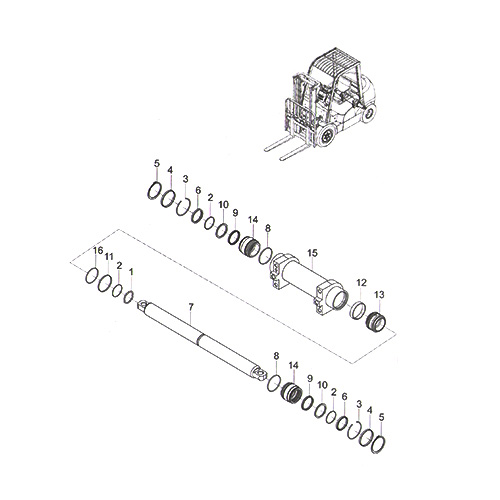

18. Steering cylinder H24C4-50403

1. Steel ball Z1510-G0060
2. O-ring Z6053-05003
3. Snap ring H24C4-52002S
4. Sleeve H24C4-52001S
5. Snap ring B6150-00065
6. Seal,dust LBH-50
7. Piston rod H24C4-52153S
8. O-ring Z6003-07003
9. U-ring 24329-45591
10. Snap shim 22658-52301
11. Bearing H24C4-52171
12. Bearing 60066-13030
13. Piston H24C4-52163S
14. Cap H24C4-52003S
15. Body,cylinder H24C4-52000S
16. O-ring Z6053-06003

heli forklift steering cylinder

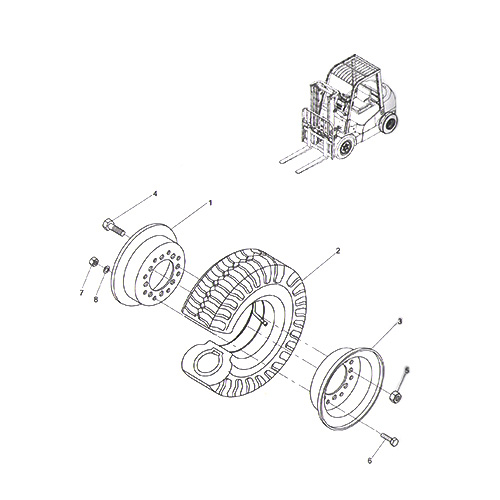

19. Steering wheel

1. Rim,inside H24N4-32001
2. 6.50-10-10PR Tire Z3003-65010
2. 6.50-10 Tire Z3300-65010
2. 6.50-10 Tire Z3300-65010B
3. Rim,outside H24N4-32011
4. Bolt H24N4-32031
5. Nut 23654-34051
6. Bolt H24N4-32021
7. Nut B4223-00012
8. Washer,lock B5050-00012

heli steering wheel

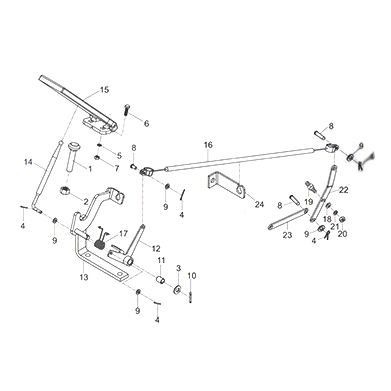

20. Accelerator pedal

4. Pin B3010-02020
8. Pin B3220-06012
10. Pin B3010-3P220
11. BearingZ2131-01015
12. Bracket G27Z5-60301
13. Bracket G27Z5-60201
14. Shaft G27Z5-62041
15. Accelerator pedal ass’y 23655-22201A
16. Guy cable H25T5-60502
16. Guy cable H24C5-60502
17. Spring 25785-22031

Accelerator pedal foklift

11. Bearing Z2131-01015
12. Bracket G27Z5-60301
13. Bracket G27Z5-60201
14. Shaft G27Z5-62041
15 Accelerator pedal ass’y 23655-22201a
16. Spring 25785-22031
17. Guy cable H97Y5-20012
22. Rocker P62A5-22111
23. Rocker P62A5-22121
24. Splint P62A5-22131

heli forklift cpcd30 Accelerator pedal

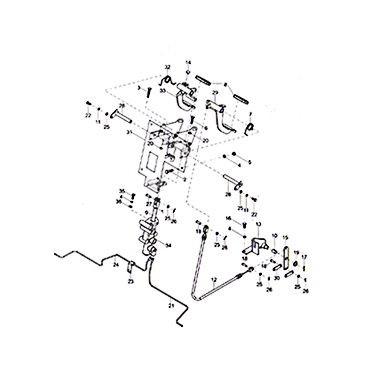

21. Brake & Inching control

3. Plate G27Z5-42651
7. Mat,pdeal G27Z5-42461
12. Guy cable G27Z5-40231
13. Plate G27Z5-40261
14. Rubber 23235-40091
15. Plate G27Z5-40271
21. Steel tube(L.H.) G27Z5-40241
21 Brake Steel tube(L.H.) G27Z5-40531
22. Link G27Z5-42501
23. Clip 24455-42211
24. Steel tube(R.H.) G27Z5-40251
24. Steel tube(R.H.) G27Z5-40541
27. Bushing Z2131-01625
28. Oil tank 23775-42102
30. Hose G27Z5-42111
31. Bracket G27Z5-42131
32. Torsion spring(R.H.) G27Z5-42131
33. Brake pedal G27Z5-40301A
37. Repair kit,brake pump A01D5-41101XLB

3. Plate G27Z5-42651
7. Mat,pdeal G27Z5-42461
12. Guy cable G27Z5-40231
13. Plate G27Z5-40261
14. Rubber 23235-40091
15. Plate G27Z5-40271
21. Steel tube(L.H.) G27Z5-40241
21 Brake Steel tube(L.H.) G27Z5-40531
22. Link G27Z5-42501
23. Clip 24455-42211
24. Steel tube(R.H.) G27Z5-40251
24. Steel tube(R.H.) G27Z5-40541
27. Bushing Z2131-01625
28. Oil tank 23775-42102
30. Hose G27Z5-42111
31. Bracket G27Z5-42131
32. Torsion spring (R.H.) G27Z5-42131
33. Brake pedal G27Z5-40301
34. Brake Master cylinder 25595-40302
38. Torsion spring (L.H.) G27Z5-42121
41. Pin G27Z5-40321
42. Inching pedal G27Z5-40311
43. Plate G27Z5-42091
44. Repair kit,brake pump 25595-40302XLB

Brake Inching control

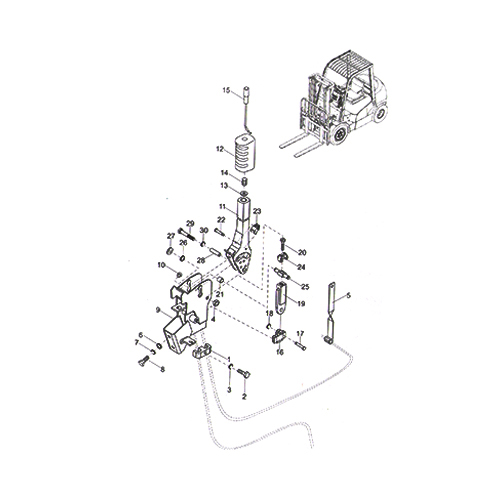

22. Brake lever

5. Pothook 22495-55611
9. Bracket G27Z5-51201
10. Rubber Z3235-40091
11. Handle Z39G5-12000
12. Sheath 239A5-51101
14. Spring 239A5-52101
15. Push rod 239A5-50130
16. Bracket 21235-52171G
17. Shaft 239A5-53101
19. Tie 239A5-50140
21. Bushing 239A5-54101
22. Pin 239A5-50151
23. Pawl 239A5-55101
25. Shaft 239A5-57101
28. Bushing 239A5-59101

heli forklift Handbrake

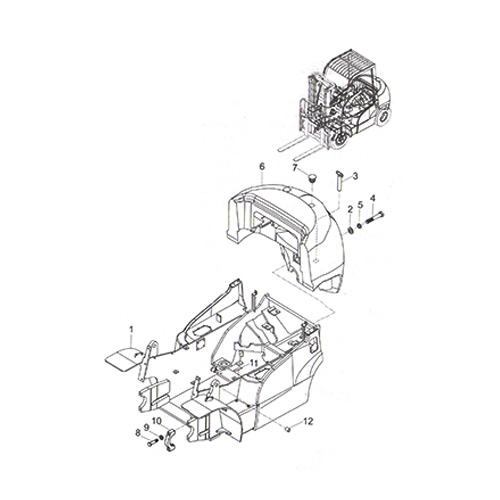

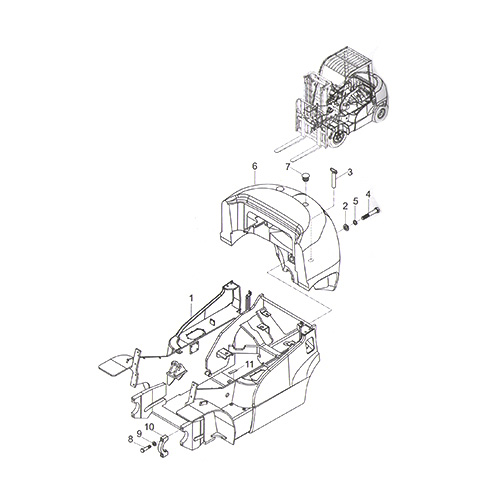

23. Forklift Frame & Counter weight

1. Forklift Frame G29Z6-10001
1. Forklift Frame G2T16-10001
1. Forklift Frame G2T36-10001
1. Forklift Frame G2E56-10001
1. Forklift Frame G9E56-10001
1. Forklift Frame G9F76-10001
1. Forklift Frame G29V6-10001
1. Forklift Frame G2H36-10001
1. Forklift Frame G2B56-10001
1. Forklift Frame G9B56-10001
1. Forklift Frame G9B76-10001
1. Forklift Frame GP216-10001
1. Forklift Frame GT296-10001
2. Washer 22216-30051
2. Washer 22216-30051
3. Pin 25596-32051
6. Counter weight GF956-32001
6. Counter weight GD956-32001
6. Counter weight GA956-32001
7. Cap G27Z6-32011
10. Cap,front axle support 22018-30064
11. Rubber H24C6-42951

1. Forklift frame G3P36-10001
1. Forklift frame G3H36-10001
1. Forklift frame G3H76-10001
1. Forklift frame GP356-10001
1. Forklift frame G0H56-10001
1. Forklift frame G0H76-10001
1. Forklift frame GH316-10001
2. 1. Washer 22216-30051
3. Pin 25596-32051
6. Counter weight GH056-32001
7. Counter weight GH056-32001
10. Cap,front axle support 22018-30064
11. Rubber H24C6-42951
12. Bushing Z2133-03030

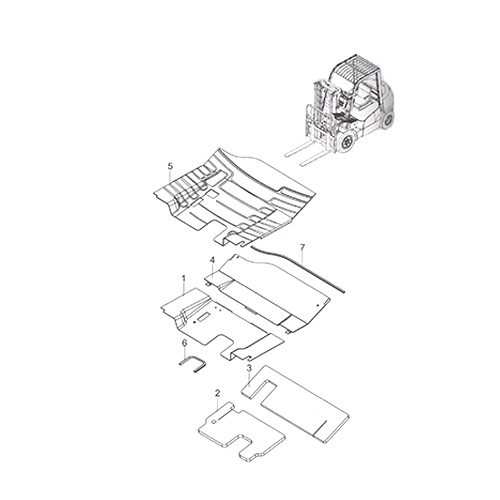

  • Floor board

1. Floor board,front G27Z6-50201
2. Insulator,front G27Z6-52021
3. Insulator,rear G27Z6-52031
4. Floor board,rear G27Z6-50301
5. Grasket G27Z6-52011
6. Edging G27Z6-52111
7. Edging G27Z6-52121

forklift floor board

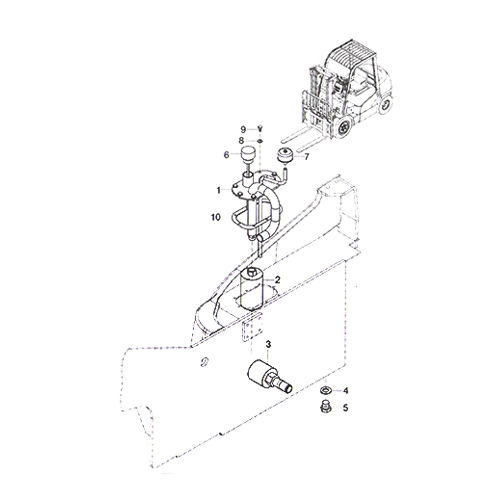

24. Hydraulic oil tank

1. Cover plate assy G27Z7-50201
2. Strainer H24C7-50201
3. Strainer H24C7-50302
5. Drain plug 22197-52081
6. Cap H24C7-52101
7. Breather G27Z7-50402
10. Cover gasket G27Z7-52021

heli forklift hydraulic oil tank

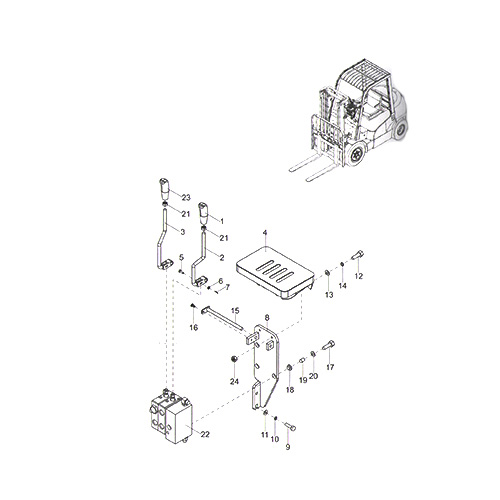

25. Hydraulic control valve

1. Lift Knob G27Z7-42001
2. Lever G27Z7-40901
3. Lever G27Z7-40801
3. Lever G27Z7-41001
4. Pallet G27Z7-40921
5. Pin G27Z7-42311
8. Bracket,valve lever G27Z7-40201
8. Bracket,valve lever G27Z7-41031
15. Shaft G27Z7-40502
18. Rubber H24C7-42121
19. SleeveG27Z7-42351
22. Hydraulic control valve G27Z7-31201
22. Hydraulic control valve G27Z7-30201
23. Knob,tilt G27Z7-42011

hydraulic control valve

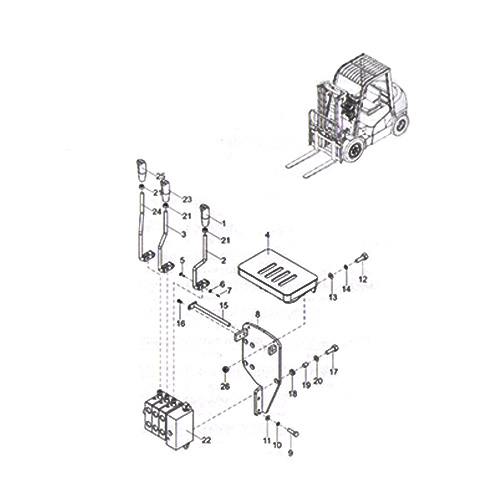

1. Knob,lift G27Z7-42001
2. Lever G27Z7-40901
2. Lever G27Z7-40991
3. Lever G27Z7-40801
3. Lever G27Z7-41001
4. Pallet G27Z7-40921
5. Pin G27Z7-42311
8. Bracket,valve lever G27Z7-40301
8. Bracket,valve lever G27Z7-40981
15. Shaft G27Z7-40501
18. Rubber H24C7-42121
19. Sleeve G27Z7-42351
22. Hydraulic control valve G27Z7-31301
22. Hydraulic control valve G27Z7-30301
23. Knob,tilt G27Z7-42011
24. Lever G27Z7-40701
25. Knob G27Z7-19601

forklift hydraulic control valve

1. Knob,lift G27Z7-42001
2. Lever G27Z7-40901
2. Lever G27Z7-40991
3. Lever G27Z7-40801
3. Lever G27Z7-41001
4. Pallet G27Z7-40921
5. Pin G27Z7-42311
8. Bracket,valve lever G27Z7-40301
8. Bracket,valve lever G27Z7-40981
15. Shaft G27Z7-40501
18. Rubber H24C7-42121
19. Sleeve G27Z7-42351
19. Sleeve H24C6-42321
22. Hydraulic control valve G27Z7-31401
22. Hydraulic control valve G27Z7-30401
23. Knob,tilt G27Z7-42011
24. Lever G27Z7-40701
24. Lever G27Z7-41011
25. Knob G27Z7-19601
26. Control Lever G27Z7-40601
26. Lever G27Z7-41021
27. Knob G27Z7-19611

g27z7-31401

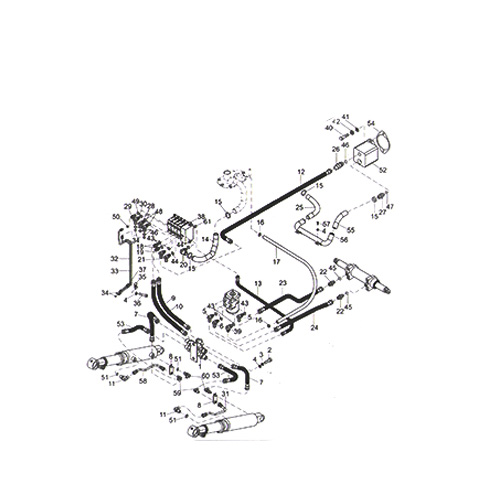

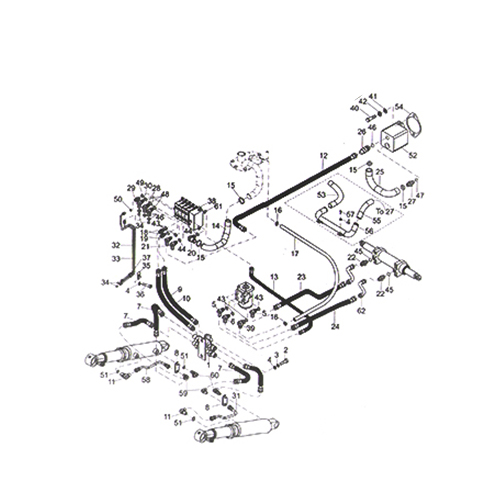

26. Hydraulic system

1. Three-way conncector G27Z7-60201
5. Elbow(inc.43) JT6022-20051
6. Elbow(inc.43) JT6022-20031
7. Hydraulic hose Z9502-8a04715
8. Plate G3H37-61011
9. hydraulic Hose G27Z7-60851
10. hydraulic Hose G27Z7-60861
11. Elbow(inc.51) JT7022-14021
12. Hydraulic hose Z9502-1306022
13. Hydraulic Hose G27Z7-60801
14. Hose G27Z7-62821
17. Hose Z7300-13190
18. Connector (inc.43) JT6021-20021
19. Connector (inc.43) JT6022-22031
20. Connector (inc.44) JT6022-22151
21. Connector (inc.44) JT6022-22161
23. Hydraulic Hose Z9501-0828014
23. Hydraulic Hose Z9501-0825014
24. Hydraulic Hose Z9501-0826514
25. Hose G27Z7-62931
25. Hose G9E77-62001
25. Hose GT297-62001
26. Connector (inc.46) H24C7-60221
26. Connector (inc.46) H24C7-60301
27. Connector (inc.47) JT7021-10011
28. Connector (inc.48,46) JT6022-20071
28. Connector (inc.48,46) JT6022-20071
29. Connector (inc.49,50) JT6021-20121
30. Connector (inc.48,46) JT6022-20061
31. Steel tube assy (L.H.) G3H37-61041
32. Steel pipe3 G27Z7-61201
33. Steel pipe4 G27Z7-61301
37. Rubber G27Z7-62641
38. Elbow (inc.61) JT6022-16181
39. Elbow (inc.43) JT6022-20041
43. O-ring Z6003-02202
44. O-ring Z6053-01902
45. O-ring Z6003-01802
46. O-ring Z6004-02202
46. O-ring Z6004-02202
47. O-ring Z6051-02804
48. O-ring Z6004-01101
49. O-ring Z6053-01702
50. O-ring Z6052-00751
51. O-ring Z6003-01502
52. Hydraulic Pump G27Z7-11201
52. Hydraulic Pump H14S7-10001
52. Hydraulic Pump H2F97-10001
52. Hydraulic Pump H15C7-10001
52. Hydraulic Pump H14S7-10001
53. Hose G217-62031
54. O-ring Z6053-08253
55. Hose G2T17-62011
56. Steel tube G2T17-60201
58. Steel tube ass’y (R.H.) G3H37-61031
59. Elbow G3H37-61021
60. Elbow(inc.51) G3H37-61071
61. O-ring Z6053-01322

heli forklift hydraulic parts

1. Three-way conncector G27Z7-60201
5. Elbow(inc.43) JT6022-20051
6. Elbow(inc.43) JT6022-20031
7. Hydraulic hose Z9502-8a04715
8. Plate G3H37-61011
9. hydraulic Hose G27Z7-60851
10. hydraulic Hose G27Z7-60861
11. Elbow(inc.51) JT7022-14021
12. Hydraulic hose Z9502-1306022
13. Hydraulic Hose G27Z7-60801
14. Hose G27Z7-62821
17. Hose Z7300-13190
18. Connector (inc.43) JT6021-20021
19. Connector (inc.43) JT6022-22031
20. Connector (inc.44) JT6022-22151
21. Connector (inc.44) JT6022-22161
23. Hydraulic Hose Z9501-0828014
23. Hydraulic Hose Z9501-0825014
24. Hydraulic Hose Z9501-0826514
25. Hose G27Z7-62931
25. Hose G9E77-62001
25. Hose GT297-62001
26. Connector (inc.46) H24C7-60221
26. Connector (inc.46) H24C7-60301
27. Connector (inc.47) JT7021-10011
28. Connector (inc.48,46) JT6022-20071
28. Connector (inc.48,46) JT6022-20071
29. Connector (inc.49,50) JT6021-20121
30. Connector (inc.48,46) JT6022-20061
31. Steel tube assy (L.H.) G3H37-61041
32. Steel pipe3 G27Z7-61201
33. Steel pipe4 G27Z7-61301
37. Rubber G27Z7-62641
38. Elbow (inc.61) JT6022-16181
39. Elbow (inc.43) JT6022-20041
43. O-ring Z6003-02202
44. O-ring Z6053-01902
45. O-ring Z6003-01802
46. O-ring Z6004-02202
46. O-ring Z6004-02202
47. O-ring Z6051-02804
48. O-ring Z6004-01101
49. O-ring Z6053-01702
50. O-ring Z6052-00751
51. O-ring Z6003-01502
52. Hydraulic Pump G25S7-10011
52. Hydraulic Pump H24C7-10001
52. Hydraulic Pump H2F97-10001
52. Hydraulic Pump H24C7-10011
52. Hydraulic Pump H24C7-10011
52. Hydraulic Pump G27Z7-10101
52. Hydraulic Pump H14S7-10001
53. Hose G217-62031
54. O-ring Z6053-08253
55. Hose G2T17-62011
56. Steel tube G2T17-60201
58. Steel tube ass’y (R.H.) G3H37-61031
59. Elbow G3H37-61021
60. Elbow(inc.51) G3H37-61071
61. O-ring Z6053-01322
62. Steel pipe H24N7-60201

heli forklift hydraulic cylinder

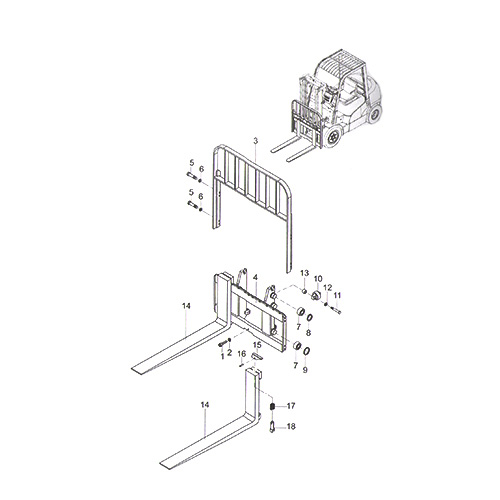

27. Fork assy

3. Backrest D2H38-20231
3. Backrest D27Z8-20231
4. Lift bracket D2H38-20201A
4. Lift bracket D27Z8-20202A
7. End roller 980811N-00
7. End roller 980811N-00
10. Shaft,side roller D28R0-92031
10. Shim D28R0-92031
13. Spacer 23818-30071
14. Fork HRD20B8101
14. Fork ass’y HRD28B8101
14. Fork ass’y HRA32A8101
15. Handle H601

lift bracket

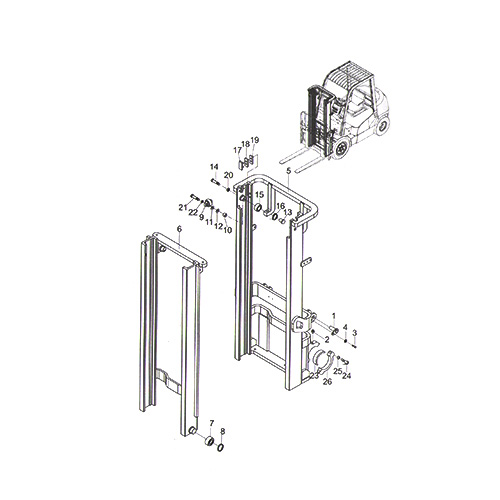

28. Mast

1. Shaft PIN D27Z8-32201
2. Shaft PIN H22A8-00201
2. Grease port Q701B45
5. Outer mast HRD2H38302
5. Outer mast HRD2T38902
5. Outer mast HRD3H38002
6. inner mast HRD2H38304
6. Inner mast HRD27Z8004
6. Inner mast HRD3H38004
7. Mast roller 980811N-00
8. Shim H22P8-92021
9. Side roller 23458-32051
10. Spacer 23818-30071
11. Shim 22548-34051
12. Shim 22548-34061
15. roller 23658-33001
17. Slipper 20028-32001G
23. Bushing D20B8-02001
26. Cap 22018-30064

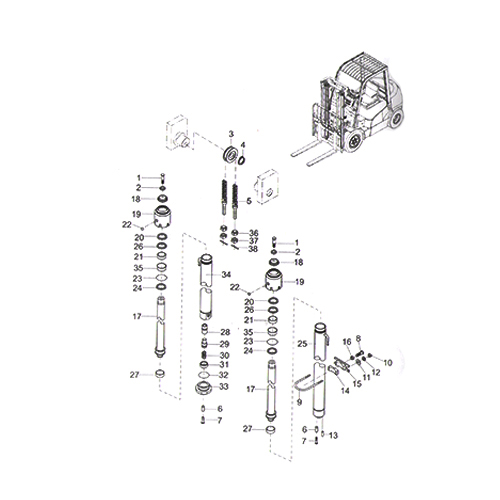

29. Lift cylinder and tilt cylinder

3. Sheave 23659-44842
3. Sheave 24609-41241
5. Chain HRLH1234011-N
5. Chain HRLH1634011-N
6. Sleeve D20B8-42031
9. U-bolt D20B8-42061
14. Spacer D20B8-42051
15. Support D20B8-42041
15. Support D2T39-32511
B Lift cylinder assy HRD2H38010
B Lift cylinder assy HRD2T38910
B Lift cylinder assy HRD3H38010
36. Nut 22118-40181
37. Nut B4423-00014
38. Pin B3010-3P230

heli forklift lift cylinder parts

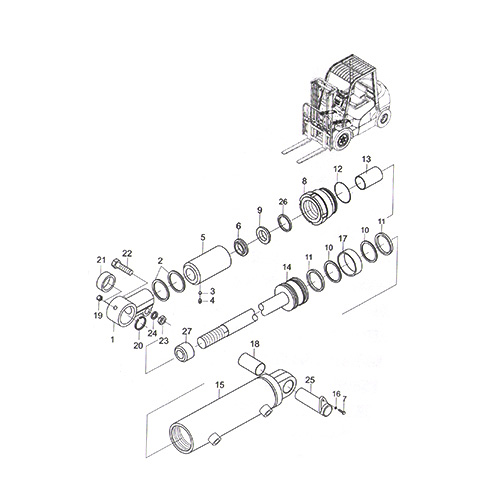

1. Ear ring D30A8-52011
2. Shim 23658-52101
3. Plug 23658-52401
5. Spacer HRD3H38502
6. Seal,dust 27410-53111
8. Guide sleeve D30A8-52021
9. Ring,snap 23650-52861
10. Ring,snap 24230-82221
11. U-ring 23458-42241
12. O-ring Z6003-08003
13. Bushing Z2113-03530
14. Body,piston D30A8-50201
15. Cylinder body(right) D2H38-50501
15. Cylinder body(left) D2H38-50511
17. Wearing 22518-40121
18. Bushing Z2123-03040
21. Bushing D20B8-50211
25. Pin D27Z8-32201
26. U-ring D30A8-53001
27. Spacer D2H38-53260
